Una parte muy importante es la placa base, que es donde se encuentran y se conectan todos los componentes y dispositivos del ordenador, por lo tanto es su principal componente. En la siguiente imagen os muestro las principales partes que la componen:
2: Conector PS/2 teclado. Igual que el anterior pero para el teclado.
3: Conector HDMI. El cable HDMI transmite imágenes, video y audio en enormes cantidades sin comprimir, y hace que podamos conectar una consola, una televisión, etc para ver contenidos de los mismos.
4: Puerto DVI. Transfiere datos de vídeo muy rápidamente pero lo hace desde la CPU hata el monitor.
5: Puerto VGA. Conecta un monitor o televisión al equipo.
6: Puerto FireWire. En él podemos conectar un periférico como un USB para transmitir datos al ordenador que podemos manejar desde el ordenador.
7: Puerto LAN. Permiten transferir datos entre un equipo y la red a la que está conectado.
8: Puertos USB. Es un acceso que permite compartir información que tenemos guardada en distintos dispositivos.
9: Jack de micrófono. Tanto este como el resto en adelante son puertos de audio que permiten capturar, grabar señales y reproducir señales de audio y/o del micrófono.
10: Salida de estéreo (altavoces delanteros)
11: Salida estéreo (altavoz central)
12: Jack salida de audio
13: Jack de entrada de audio
14: Salida estéreo (altavoces traseros)

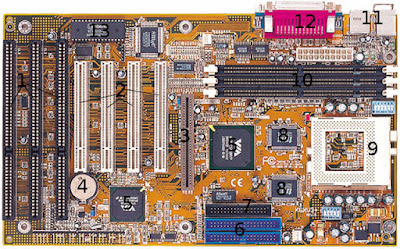

También podéis ver más partes de esta placa base en la siguiente imagen:
2: Ranuras de expansión PCI. Igual que las anteriores pero mucho más modernas y con mayor capacidad.
3: Ranura de AGP. Otra ranura de expansión, pero esta está dedicada sólo a soporte de gráficos.
4: Pila. Es igual que las pilas que utilizamos en la vida cotidiana y sirve para que el reloj del ordenador esté en hora.
5: Chipset. Es un conjunto de circuitos que establecen conexión entre la placa base y componentes esenciales como la memoria RAM, el procesador, etc.
6: Conectores IDE. Son cables que conectan el CD/ DVD a la placa base.
7: Conector EIDE. Igual que el anterior, pero este nos permite conectar el disco duro.
8: Caché. Es la memoria que permite almacenar los datos que el ordenador necesita para trabajar de manera muy rápida.
9: Zócalo. Es un sistema de soporte donde se conecta el microprocesador.
10: Ranura DIMM. En ella conectamos la(s) memoria(s) RAM.
11 y 12: Conectores de entrada y de salida. Aquí se conectan diversos dispositivos como el ratón, el teclado, etc.
13: Memoria BIOS. Es un programa informático ubicado en un microchip que contiene la información para el arranque del ordenador y del sistema operativo.
La mayoría de los componentes que acabamos de ver tienen nombres muy técnicos que puede que nos hagan un poco difícil la tarea de comprender todo el funcionamiento de un ordenador. Así que os voy a explicar un poco algunas cosas. Primero vamos con los 3 elementos básicos para el funcionamiento del ordenador:
- Microprocesador: es el corazón del ordenador. Es un chip compuesto por miles de elementos, los transistores, que combinados ejecutan o llevan a cabo los programas del ordenador. Trabajan con velocidad de frecuencia y para ello utilizan los MegaHerzios, y también con capacidad de memoria, que utilizan MegaBytes o GigaBytes.
-Memoria RAM: sus siglas en inglés responden al nombre de memoria de acceso aleatorio. Es un conjunto de chips donde el ordenador guarda los datos que está utilizando en el momento. Para medir su capacidad utilizamos los GigaBytes.
-Disco duro: es el dispositivo donde el ordenador guarda grandes cantidades de información a largo plazo. El disco duro utiliza la unidad del TeraByte para medir la capacidad de almacenamiento. Antiguamente los discos duros que se usaban eran los discos magnéticos, que guardan la información en placas de metal, se mueven constantemente y cuando el ordenador necesita buscar información utiliza una especie de aguja que la "lee". Por otro lado los actuales SSD guardan la información en unidades flash y no se mueve en ningún momento, lo cual lo hace mucho menos vulnerable a golpes o movimientos bruscos, además tienen una velocidad mucho mayor pero por otra parte no soncapaces de almacenar tanta información como los anteriores. En este vídeo se muestra la velocidad de los dos discos al arrancar el PC.
Otro punto importante a la hora de hablar de un ordenador son los periféricos de entrada y salida. Son dispositivos que comunican el ordenador con el exterior. Los periféricos más destacados son el ratón, el teclado, la impresora, disco duro, monitor, escáner, etc. A continuación os dejo algunas fotos (si haceis click sobre ellas veréis la imagen):

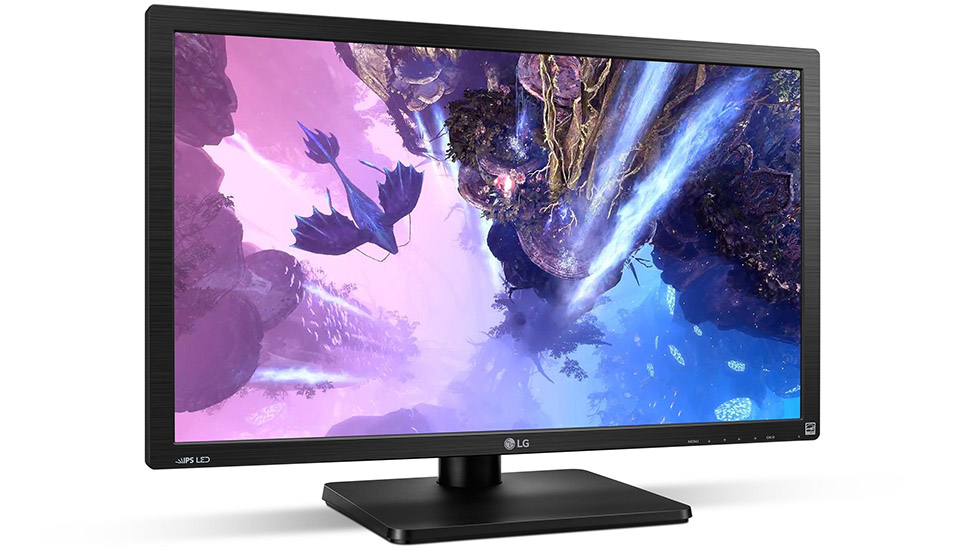

Ratón - Impresora - Escáner - Monitor - Disco duro
Ahora vamos a hablar de las tarjetas de expansión, que sirven para
aumentar el rendimiento del ordenador o actualizar las capacidades de uno antiguo. Las hay de vídeo, que sirven para procesar la información que vemos en el monitor. También las tenemos de sonido, que hacen que el audio tenga una mejor calidad. Las tarjetas de red, que sirven para conectarse a una red inalámbrica.
Por otro lado tenemos la fuente de alimentación, con todos esos cables que salen de ella. Estos cables de colores funcionan como transmisores de la electricidad que necesita cada parte del ordenador, la cual proviene de la fuente de alimentación. Hay cables de varios tipos según a que elemento transmitan la electricidad, como los ATX que van a la placa base, los MOLEX que van al disco duro, etc. Según su color tienen un voltaje u otro. En esta imagen lo podéis ver:
Si alguna vez no tenemos la placa base conectada y queremos saber si funciona, podemos hacer un puente conectando los pines del conector. Para ello estiramos un clip, cogemos el conector de la fuente de alimentación, y introducimos cada extremo del clip en el pin del cable de color verde y el otro en el del cable negro, y así conseguiremos que pase la corriente. En este vídeo lo tenéis explicado.
Para complementar esto, os voy a hablar de una "técnica" bastante popular a día de hoy es el Overclocking, que traducido significa sobre reloj. Esta "solución" consiste en aumentar la velocidad de reloj de partes del ordenador como la CPU para que funcionen a una velocidad mayor de lo que están diseñadas a hacerlo y así hacer más operaciones por segundo. Pero esto tiene sus desventajas ya que este proceso producirá mucho más calor en los componentes así que se necesitará enfriadores adicionales y si no se hace con cuidado, podría acortar la vida de nuestro ordenador.
